DESCRIPCIÓN

Información básica.

N º de Modelo.	UT-1
nombre del producto	Medidor de espesor ultrasónico de mano
Paquete de transporte	Caja de carton
Especificación	145x74x32mm
Marca comercial	PBE
Origen	Zhejiang, China
Código hs	9031809090
Capacidad de producción	300 juegos por mes

Descripción del Producto

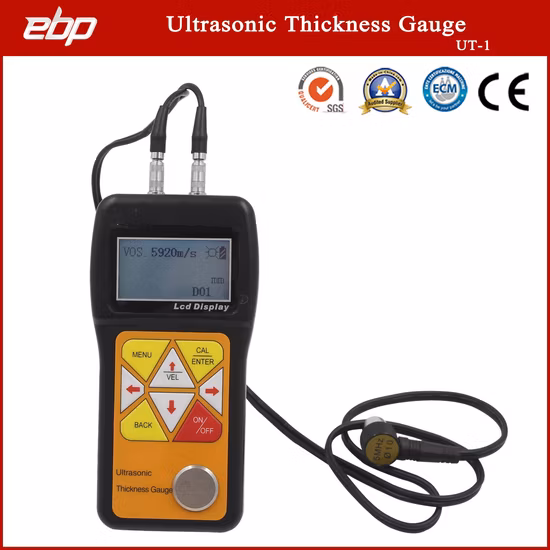

Herramienta de medición del medidor de espesor ultrasónico de mano de precisión de 0,01 mm UT-1

Teoría principal: El medidor de espesor ultrasónico digital determina el espesor de una pieza o estructura midiendo con precisión el tiempo necesario para que un pulso ultrasónico corto generado por un transductor viaje a través del espesor del material, se refleje en la superficie posterior o interior y se devuelto al transductor. El tiempo de tránsito bidireccional medido se divide por dos para tener en cuenta el recorrido de ida y vuelta y luego se multiplica por la velocidad del sonido en el material. Características: 3,1 Capaz de realizar mediciones en una amplia gama de materiales, incluidos metales, plástico, cerámica, compuestos, epoxis, vidrio y otros materiales bien conductores de ondas ultrasónicas. 3.2 Puede colocar diferentes frecuencias y tamaños de oblea de sondas; 3.3 Función de calibración de la velocidad del sonido como un espesor conocido; 3.4 Estado de acoplamiento indicador que muestra el estado de acoplamiento; 3.5 Retroiluminación EL y conveniencia de usar en ambientes oscuros; 3.6 Tiene la función de indicador de batería, puede mostrar en tiempo real la energía restante 3.7 Función de apagado automático y apagado automático para conservar la vida útil de la batería; 3.8 Inteligente, Portátil, de alta confiabilidad, adecuado para entornos adversos, resistente a vibraciones, golpes e interferencias electromagnéticas.
IntroducciónEl medidor de espesor ultrasónico será la mejor opción para realizar mediciones. Se adapta a muchos tipos de metales, como acero, acero fundido, aluminio, plástico, vidrio chino, fibra de vidrio y cualquier otro buen conductor de ultrasonidos. El medidor puede proporcionar mediciones rápidas y precisas de diversas piezas de trabajo, como láminas de cartón y piezas de procesamiento. Otra aplicación importante del manómetro es monitorear varias tuberías y recipientes a presión en equipos de producción y monitorear el grado de adelgazamiento durante el uso. Puede ser ampliamente utilizado en petróleo, productos químicos, metalurgia, transporte marítimo, aeroespacial, aviación y otros campos.
Especificación técnica

Modelo	UT-1
Rango de medición	0,75-600 mm (acero)
Rango de velocidad	1000-9999 m/s
Resolución	0,01 mm
Precisión de medición	± (0,5% H+0,04 mm); H es el valor del espesor
Ciclo de medición	Medición de un solo punto 6 veces/por
Mostrar	LCD de 128 x 64 con retroiluminación LED
Almacenamiento	40 valores de datos guardados.
Fuente de alimentación	2 pilas AA de 1,5 V.
Tiempo de trabajo	más de 50 horas (retroiluminación LED apagada)
Ambiente de trabajo Temperatura	-20ºC a 70ºC
Humedad	5% a 90% (≤90%)
Temperatura de almacenamiento	-30ºC a +70ºC
Dimensiones y N/W	145 mm x 74 mm x 32 mm; 245g

Configuración estándar:

	No.	Nombre	CANTIDAD
Configuración estándar	1	Cuerpo principal	1 juego
	2	Sonda estándar (5 MHz, D10 mm)	1 PC
	3	Acoplamiento	1 PC
	4	Caja de ABS	1 PC
	5	Certificado de producto	1 PC
	6	Tarjeta de garantía	1 PC
	7	Manual	1 PC
	8	Tamaño AA de 1,5 V	2 piezas
Accesorios Opcionales	9	Sonda de gran diámetro (2,5MHz)
	10	Sonda de gran alcance (2MHz)
	11	Sonda de microdiámetro (7MHz)
	12	Sonda de alta temperatura (5MHz)
	13	Acoplamiento de alta temperatura

Compra opcional - Problemas:

Nombre	Modelo	Frecuencia	Diámetro	Rango de prueba	Mín. área f	Solicitud
Sonda de gran diámetro	N02	2.5	14mm	3,0 mm ~ 400,0 mm (acero) Por debajo de 40 mm (hierro gris HT200)	20mm	pieza de trabajo de fundición
Sonda de gran alcance	N02	2	14mm	3,0 mm ~ 600,0 mm (acero) Por debajo de 100 mm (hierro gris HT200)	20mm	pieza de trabajo de fundición
Sonda estándar	N05/90°	5	10mm	1,0 mm ~ 230,0 mm (acero)	Φ20*3,0 mm	Sonda doblada general
Sonda de microdiámetro	N07	7	6mm	0,28 mm ~ 80,0 mm (acero)	Φ15*2,0 mm	pieza de trabajo delgada
Sonda de alta temperatura	HT5	5	14mm	3~200 mm (acero)	30mm	alta temperatura

Velocidad del sonido:

Material	Velocidad
	pulg/μs	EM
Aluminio	0.250	6340-6400
Acero, común	0.233	5920
Acero inoxidable	0.226	5740
Latón	0,173	4399
Cobre	0,186	4720
Hierro	0.233	5930
Hierro fundido	0,173-0,229	4400-5820
Dirigir	0.094	2400
Nylon	0.105	2680
Plata	0,142	3607
Oro	0,128	3251
Zinc	0.164	4170
Titanio	0.236	5990
Estaño	0.117	2960
	0.109	2760
Resina epoxica	0.100	2540
Hielo	0,157	3988
Níquel	0.222	5639
Plexiglás	0.106	2692
Porcelana	0.230	5842
CLORURO DE POLIVINILO	0.094	2388
Vidrio de cuarzo	0.222	5639
Caucho vulcanizado	0.091	2311
Agua	0,058	1473
